МКЭ и ручной расчёт

Ловушка, в которую попадают почти все

Гуглишь «расчёт балки на прочность онлайн» — и через десять секунд у тебя готовый ответ: пролёт, нагрузка, сечение, на выходе — момент, прогиб, напряжение. Быстро и, если честно, точно.

Гуглишь «МКЭ онлайн» — и попадаешь в совсем другой мир: сетки, решатели, поля напряжений по Мизесу, карты запаса прочности.

Разница между этими двумя мирами кажется формальностью, но на деле в неё проваливаются почти все, кто считает деталь на скорую руку. Калькулятор балки выдаёт число уверенно и с виду точно — только вот задачу, которую он решает, вы, возможно, ставили не ту. Не потому что калькулятор врёт. Потому что он честно отвечает на более простой вопрос, чем реальная деталь у вас перед глазами.

Дальше — про то, как понять, какой вопрос вы на самом деле задаёте.

Что на самом деле под капотом у калькулятора

Онлайн-калькуляторы балок работают по теории Эйлера-Бернулли (для коротких и толстых балок — по Тимошенко). У неё есть набор допущений, о которых интерфейс калькулятора вам никогда не скажет:

• сечение постоянно по длине — или меняется только так, как явно заложено в инструменте (в лучшем случае — ступенчато);
• плоские сечения остаются плоскими: ни депланации, ни локальной потери устойчивости стенки;
• нагрузка приложена к одномерной линии — нейтральной оси балки — а не к реальной 3D-поверхности детали;
• материал линейно-упругий, однородный, без сюрпризов;
• никаких отверстий, галтелей, сварных швов и резких перепадов сечения рядом с расчётной зоной.

Пока все эти условия выполняются, формулы точны — отсюда и ощущение надёжности результата. Прямая полка на кронштейне, простая стальная балка без вырезов — здесь калькулятор и полноценный 3D-расчёт совпадут почти до цифры.

А вот когда условия перестают выполняться — начинаются проблемы.

Где формула перестаёт быть правдой

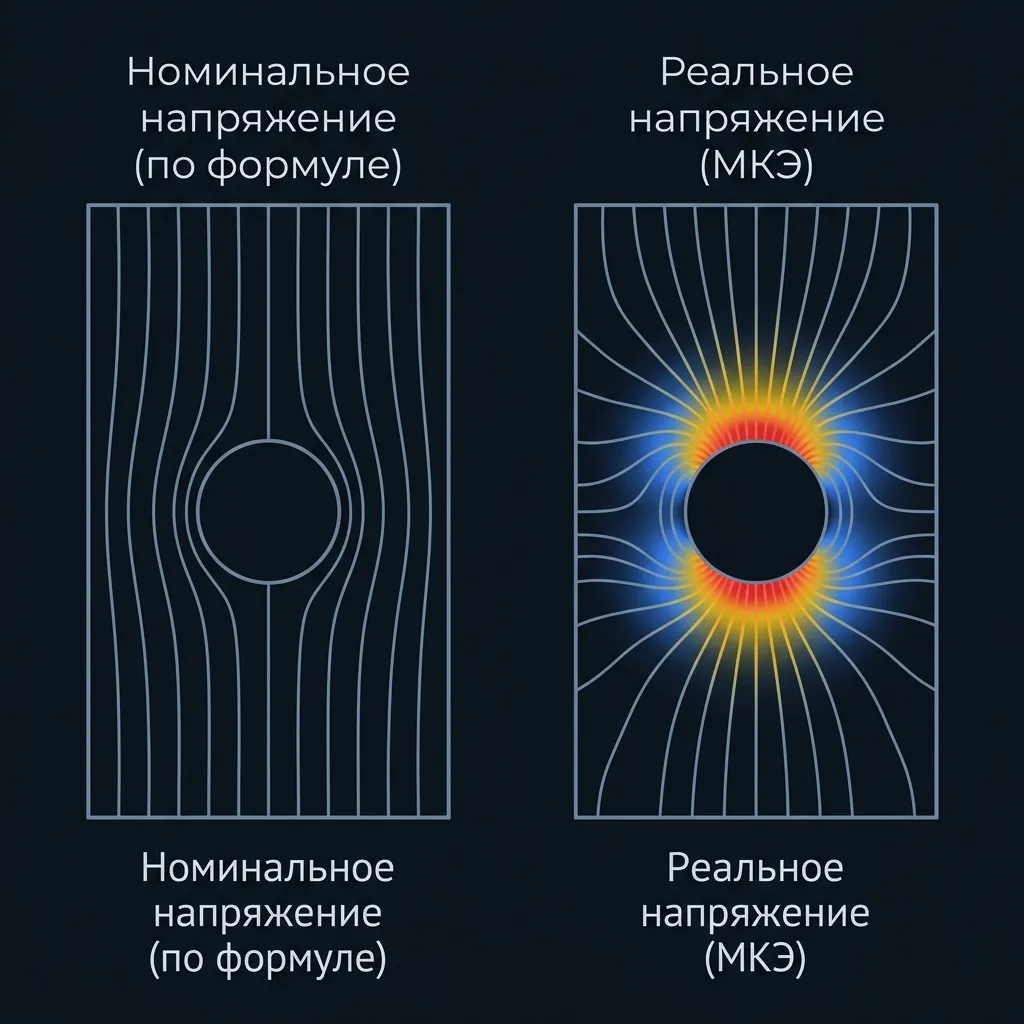

Отверстие или галтель рядом с нагруженной зоной. Любой вырез, проточка, шпоночный паз или острый внутренний угол создают локальный скачок напряжения — а калькулятор считает среднее по сечению, он в принципе не видит таких деталей. Отношение пикового напряжения к среднему называется коэффициентом концентрации Kt, и для обычного отверстия в растянутой пластине он около 3. То есть там, где калькулятор пишет «запас прочности 2», реальный металл может стоять на грани текучести.

Кронштейн, а не прямая балка. Рёбра жёсткости, косынки, переменная толщина стенки, ветвящиеся пути нагрузки — всё это не сводится к одной оси. Можно, конечно, натянуть такую деталь на балочную модель, зажмурившись на все несоответствия, но тогда вы считаете уже не свою деталь, а её сильно упрощённого двойника.

Нагрузка не по учебнику. Калькулятор хорошо справляется с изгибом, сдвигом, осевой силой — по отдельности или в простой сумме. В реальности деталь часто получает изгиб, кручение, осевую нагрузку и температуру одновременно, и их взаимодействие, особенно рядом с вырезом или галтелью, суперпозиция простых формул считает неточно.

Опоры и точки приложения нагрузки — совсем рядом с тем, что вас интересует. По принципу Сен-Венана локальные возмущения от опоры или точки нагружения затухают на расстоянии порядка одного размера сечения. Если ваше отверстие или сварной шов оказались в этой зоне — балочная теория там уже не работает, и калькулятор выдаёт красивое, но нерелевантное число.

Устойчивость и динамика. Локальная потеря устойчивости, изгибно-крутильное выпучивание, собственные частоты — простые калькуляторы это обычно вообще не считают. Нужна модель, которая видит реальное распределение жёсткости в объёме, а не абстрактную ось.

Деталь короткая и приземистая, а не длинная и тонкая. Балочная теория работает, когда длина заметно больше размеров сечения — условно, раз в 10 и больше. Если пропорции другие — это уже не балка, а пластина или объёмное тело, им нужны оболочечные или объёмные элементы.

Эйлер-Бернулли, Тимошенко и 3D МКЭ: три уровня упрощения

«Калькулятор или полная сетка» — на самом деле не выбор из двух, между ними есть промежуточная ступень, которую почти все проскакивают не заметив: теория балки Тимошенко.

• Эйлер-Бернулли считает, что плоские сечения остаются плоскими и перпендикулярными нейтральной оси — сдвиговая деформация не учитывается вовсе. Это верно, пока отношение пролёт/высота примерно 16:1 или больше.
• Тимошенко сохраняет одномерную модель балки, но добавляет сдвиговую поправку: сечение может повернуться относительно оси. Это правильный инструмент, когда балка становится достаточно приземистой, чтобы сдвиг реально влиял на прогиб — примерно при пролёт/высота меньше 10.
• 3D МКЭ вообще отказывается от одномерного допущения и решает настоящую 3D- (или оболочечную) геометрию — поэтому верен при любых пропорциях и единственный из трёх видит локальные эффекты вроде концентрации напряжений из раздела выше.

Вот не гипотетический, а реальный пример: для призматической стальной консоли с отношением пролёт/высота 8 (балка 8 м × 1 м × 1 м под равномерной нагрузкой на торцевую грань — тот же кейс, что опубликован в нашем верификационном наборе) сдвиговая поправка Тимошенко даёт около 1.6% от общего прогиба свободного конца сверх изгибного члена Эйлера-Бернулли. При пролёт/высота = 16 этим вкладом можно пренебречь; при пролёт/высота = 8 это уже заметная доля ответа, и она растёт по мере того, как балка становится короче и приземистее. Калькулятор, реализующий только Эйлера-Бернулли, тихо занизит прогиб приземистой балки именно на эту величину — меньше, чем ошибка Kt ≈ 3 от соседнего отверстия, но не ноль, и она складывается со всем остальным, о чём эта статья.

Эта же таблица — инструмент принятия решения: как только деталь перестаёт удовлетворять строке «область применимости» или «видит концентраторы напряжений» — короткий приземистый элемент или номинально тонкая балка с отверстием или швом рядом с зоной максимального момента — нужная вам строка последняя.

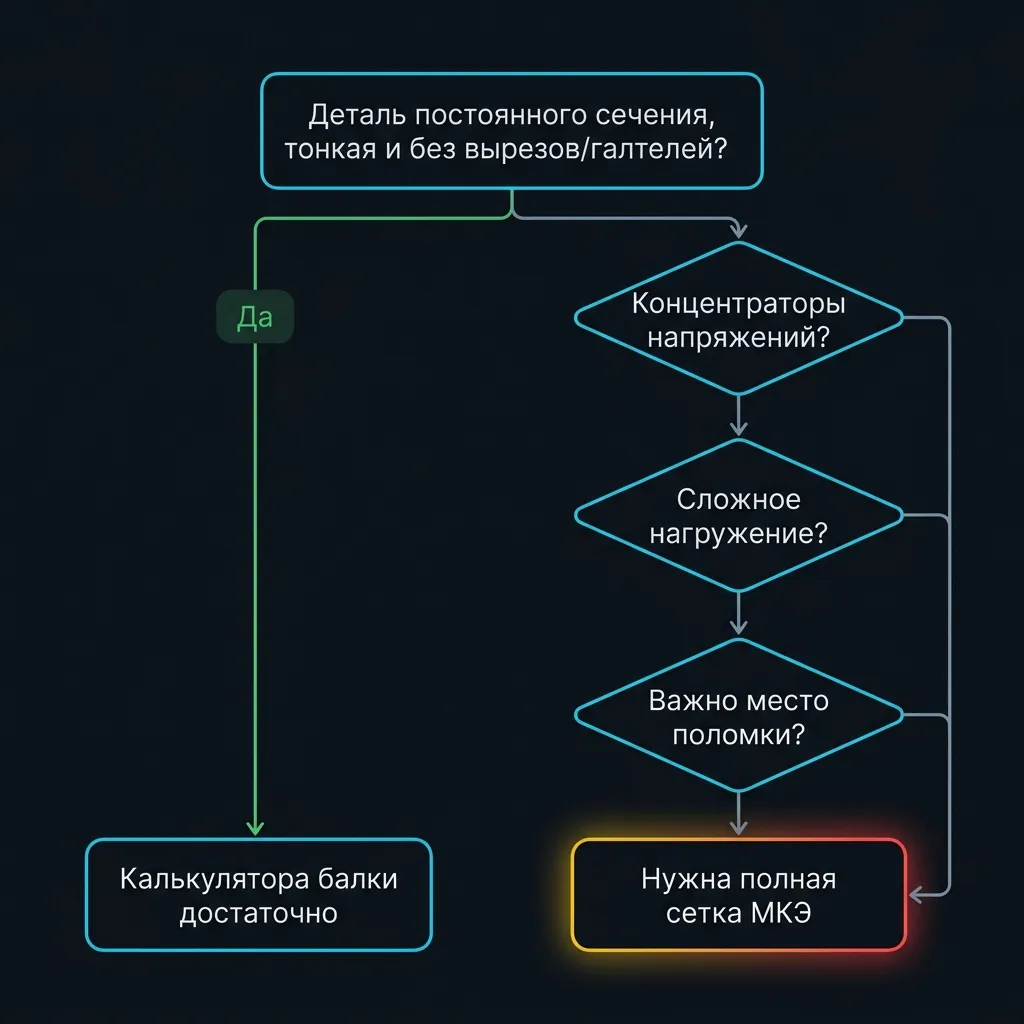

Как быстро понять, что вам нужно

Перед тем как поверить числу от калькулятора, задайте себе пять вопросов:

• Сечение реально постоянное по всей длине? Если нет — и инструмент не умеет явно задать вашу ступень или конусность — нужна полная сетка.
• Рядом с самой нагруженной зоной есть отверстие, галтель, шов? Да — тогда либо вручную вводите коэффициент концентрации (и помните, что справочные Kt тоже посчитаны для идеализированной геометрии), либо сразу стройте сетку.
• Нагрузка сложнее, чем «сила посередине пролёта»? Кручение, внецентренная нагрузка, температура вместе с механикой — это уже не территория калькулятора.
• Важно не только «выдержит или нет», но и где именно может треснуть? Калькулятор даёт одну цифру для одного заранее угаданного сечения. Сетка показывает распределение напряжений целиком — включая горячие точки, которые вы бы и не подумали проверять руками.
• Деталь пойдёт в серию, в сертифицируемое изделие или на ней завязана безопасность? Чем выше цена ошибки, тем меньше места для «на глазок». Для черновой прикидки на салфетке калькулятора достаточно, для детали, которая полетит в серию — нет.

Ответили «да, нужна сетка» хотя бы на один пункт — калькулятор больше не даёт вам консервативную, чуть завышенную оценку. Он отвечает на вопрос, который вы ему не задавали.

Что даёт полная сетка, а калькулятор — в принципе не может

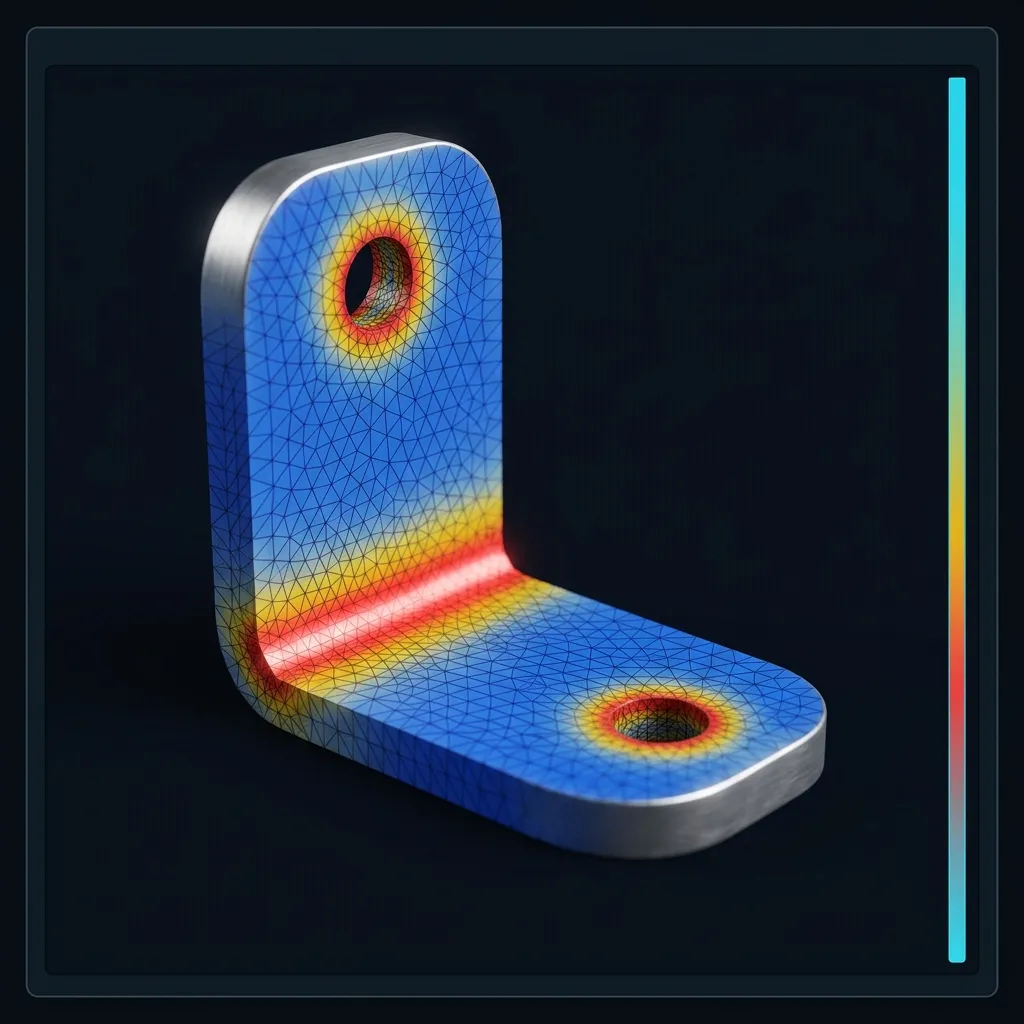

• Напряжение видно по всей геометрии, а не в одной точке, которую вы заранее угадали как критическую — поэтому горячая точка находится, даже если интуиция искала совсем не там.
• Концентрация напряжений считается по вашей реальной геометрии, а не по справочному Kt для похожего, но не вашего случая.
• Комбинированная нагрузка решается честно, потому что уравнения равновесия решаются сразу в объёме, а не складываются из отдельных одномерных формул.
• Видна не только сама цифра, но и карта запаса прочности — где он большой, а где деталь буквально держится на волоске.
• Можно менять геометрию и сразу видеть результат: скруглили галтель, утолщили ребро, сдвинули отверстие — и тут же смотрите, что стало с напряжением, а не пересчитываете формулу заново для каждой правки.

Так что, калькуляторы теперь не нужны?

Нужны. Для действительно прямой, тонкой детали под понятной нагрузкой — опора полки, простой рычаг, прикидка размеров на старте проекта — калькулятор быстрее: не нужно строить сетку, ответ есть за секунды, и он вполне надёжен именно потому, что допущения теории здесь действительно выполняются.

Проблема не в самом калькуляторе — проблема в том, чтобы использовать его для детали, для которой он никогда не был предназначен, и верить точности цифры на выходе больше, чем справедливости допущений на входе. Три значащие цифры после запятой ничего не значат, если модель в принципе не той формы.

Раньше «посчитать нормально» означало купить лицензию, поставить тяжёлый пакет, разобраться в интерфейсе за неделю — и на фоне этого калькулятор в браузере выигрывал просто по себестоимости запуска. Сейчас браузерные МКЭ-инструменты убрали и это оправдание: сетку можно построить и посчитать прямо во вкладке, без установки и лицензии. Когда завести полноценный расчёт стало настолько же просто, как открыть страницу с калькулятором, правило по умолчанию стоит поменять: тянуться к полной сетке не только тогда, когда точно знаете, что калькулятор не подойдёт, а всякий раз, когда не уверены на 100%, что подойдёт.

FAQ

В чём разница между МКЭ и ручным расчётом? Ручной расчёт (формула балки, коэффициент концентрации из справочника) решает упрощённую, идеализированную версию детали — одномерную линию, номинальное сечение, учебную геометрию — в закрытой форме. МКЭ строит сетку на реальной 3D- (или оболочечной) геометрии и решает уравнения равновесия прямо на ней, поэтому видит локальные эффекты — отверстия, галтели, комбинированную нагрузку, непризматическую форму, — которые допущения ручной формулы просто не отражают. Оба могут быть точны каждый в своей области; вопрос в том, соответствует ли ваша деталь допущениям формулы.

Теория Тимошенко — это просто более точный калькулятор балки? Да, в своих рамках — она закрывает слепое пятно Эйлера-Бернулли про сдвиговую деформацию в приземистых балках. Но остальные слепые пятна из этой статьи она не убирает: это всё ещё одномерная модель, и отверстия, галтели, швы и непризматическая геометрия для неё так же невидимы, как и для Эйлера-Бернулли.

Когда полная сетка однозначно нужнее любой балочной формулы, включая Тимошенко? Как только деталь непризматическая, нагрузка сложнее одного простого случая, или концентратор напряжений оказался рядом с самой нагруженной зоной — см. чек-лист выше. Ни один из этих случаев не снимается переходом с Эйлера-Бернулли на Тимошенко: оба остаются одномерными методами по номинальному напряжению.

Можно проверить это самостоятельно, а не верить на слово статье? Да — в нашем верификационном наборе опубликован именно тот кейс, что упомянут выше (стальная консоль с отношением пролёт/высота 8), с эталонным значением по Тимошенко в закрытой форме, результатом WebCAE и отклонением между ними.

Постановка и цифры: Консольная балка — верификация по Тимошенко.
